続編：落雷サージで電源入らずのIC-7610のLAN端子を修理｜チップ抵抗とICリフローの奮闘記

落雷でダメージを受けたIC-7610。電源も入るようになり、送受信もOK…と思いきや、まさかのLAN端子だけ沈黙。ネット経由の時刻同期もできず、LEDも光らない。原因を追いかけていくと、チップ抵抗の異常値、そしてLAN ICの故障まで発覚。小さな部品と格闘しながら、最終的にLAN機能を復活させるまでの修理記録です。

Contents

1. 落雷修理後の最終チェックで発覚したLAN不良
2. LAN端子周りの回路を徹底追跡
3. チップ抵抗の異常値を発見して交換
4. それでも復活せず…LAN ICのリフローへ
5. 初ヒートガン作業で地獄を見る
6. IC交換後、ついにLAN復活！

1. 落雷修理後の最終チェックで発覚したLAN不良

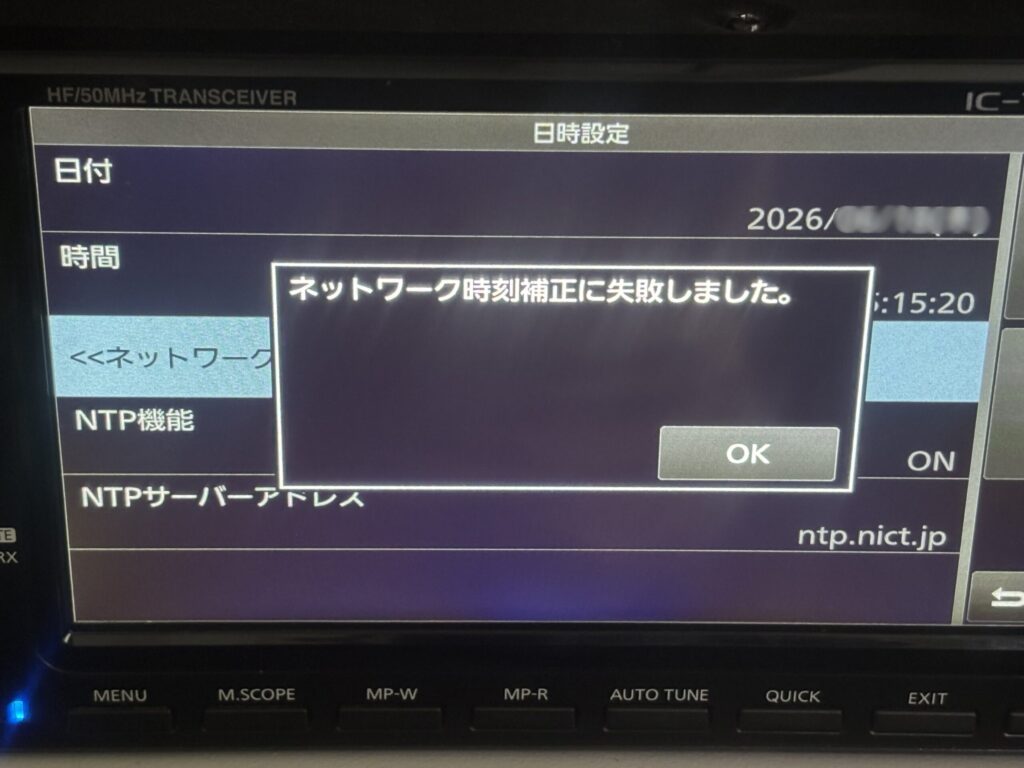

以前修理した落雷被害のIC-7610。念のため全機能を細かくチェックしていたところ、どうしても動かない機能がひとつだけありました。 そう、LAN端子です。ネット経由で時刻同期する機能も動かず、背面のLANの動作を示すLEDも完全に沈黙。どうやら雷サージはLAN側からも侵入していたようです。

2. LAN端子周りの回路を徹底追跡

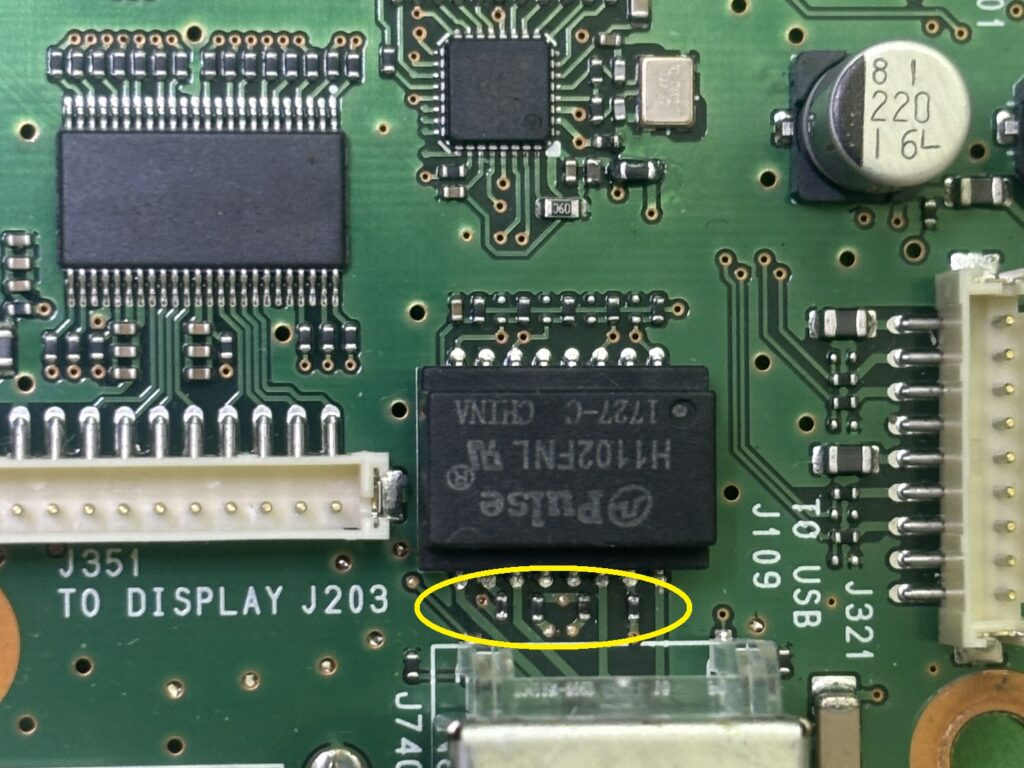

回路図を見ながら信号の流れを追っていくと、LAN端子 → トランス（H1102FNL） → LAN IC（LAN8710AI）という構成。 電源ライン（H3R3V）には正常に3Vが供給されていて、ICもほんのり温かく動作しているっぽい様子。トランスも断線なし。 となると、もっと手前の部品が怪しい…。

3. チップ抵抗の異常値を発見して交換

LAN端子とトランスの間にはインピーダンス整合用の75Ωのチップ抵抗が4つ入っているのですが、測ってみると数値がバラバラ。 1つだけ75Ωで、残りは1kΩ、500kΩ、150Ωというカオス状態。表面的には正常に見えても雷サージで内部が壊れたのでしょうね。

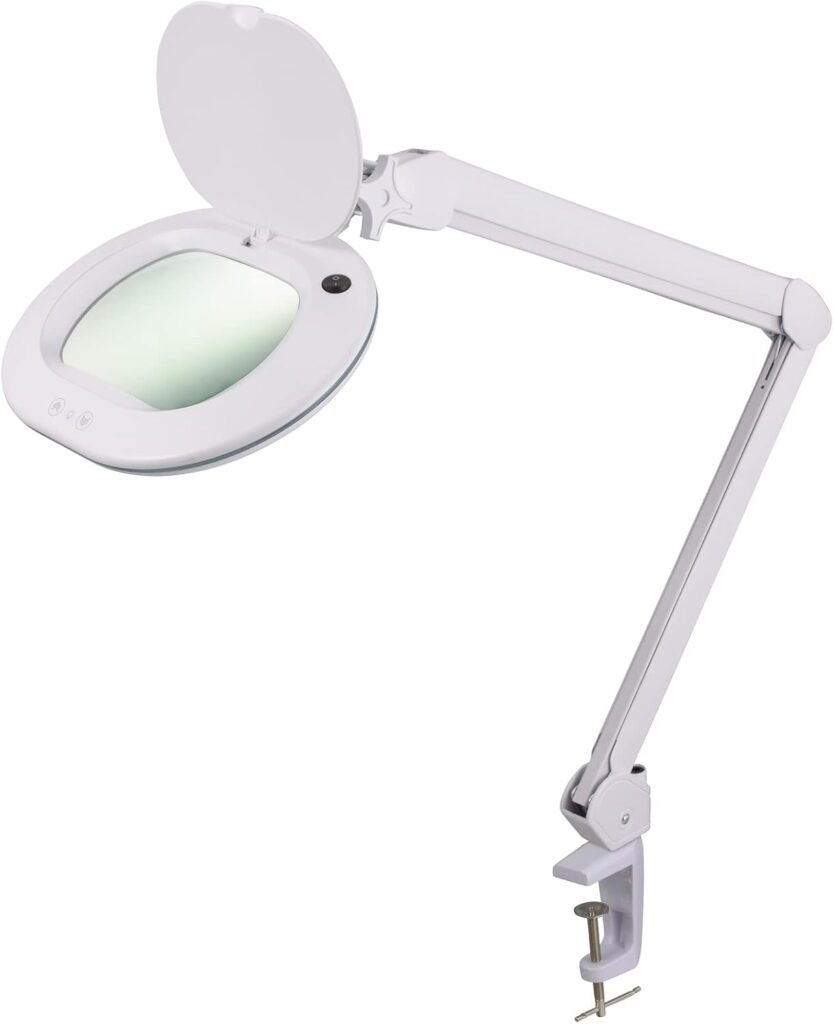

ということでチップ抵抗を交換。ただしサイズが 1mm × 0.5mm と極小。肉眼ではかなり無理がある大きさなので、拡大鏡を使いながら慎重に作業しました。拡大鏡は一応 ”光学製品” ということで、日本製のオーム電機のものを使っています。作業机に取り付けて使っているのですが、リング状のLED照明と長いアームのおかげで、細かい作業をする場合には必需品になっています。

本当はもっと倍率が高い実体顕微鏡が欲しいのだけれど、結構良いお値段なんですよねぇ。なので今回は作業性重視で少し大きめのチップ抵抗（1.6mm × 0.8mm）を採用。見た目は不揃いになるのですが、私にはこのサイズが限界っぽいです。

ちなみにチップ抵抗ですが、個々に購入しなくてもAmazonにセットでお安く売られているんですね。1,000円以下で1Ωから1MΩの主要な33種類が20個ずつセットになっているので、これひとつ買っておけば大抵の修理には使える優れものです。

4. それでも復活せず…LAN ICのリフローへ

抵抗交換後に動作チェックしたものの、LANは依然として無反応。 信号はトランスまで届いているので、残る可能性はLAN IC（LAN8710AI）の故障か？表面実装 ICのリフロー経験はなかったものの、この際なので試してみるか！ということでAmazonでヒートガンを購入してIC交換に挑戦することにしました。

5. 初ヒートガン作業で地獄を見る

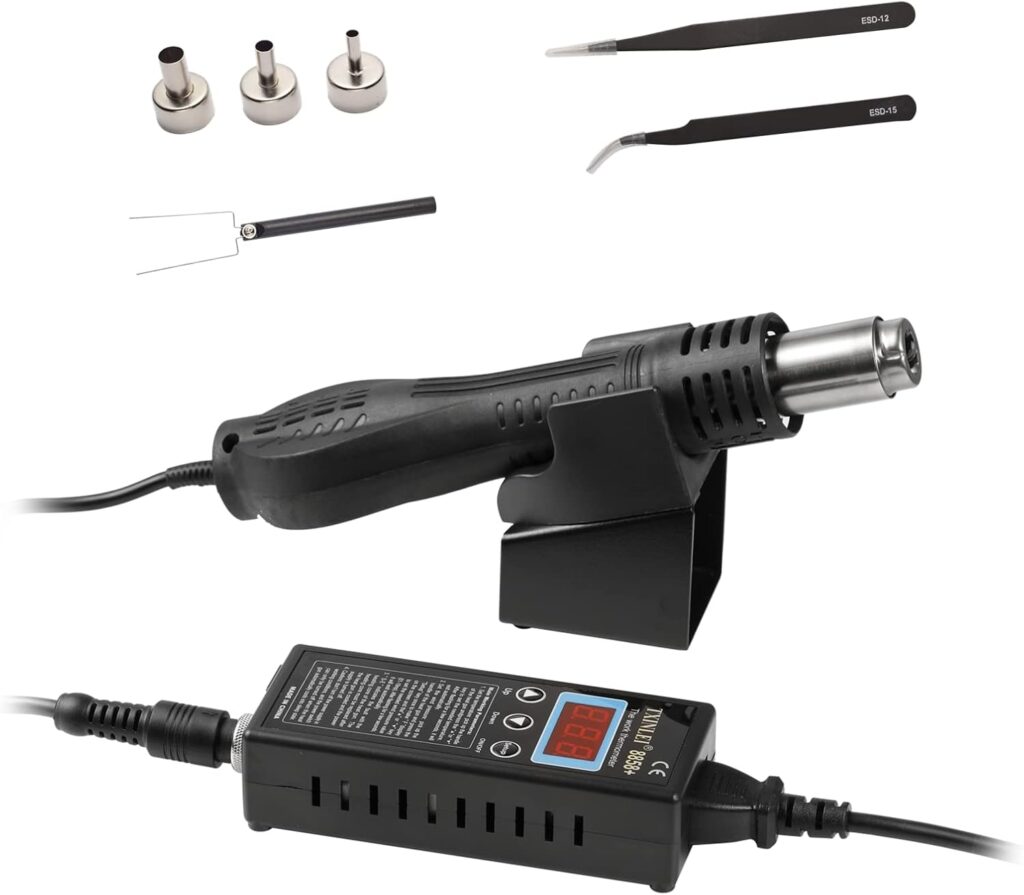

購入したヒートガンは以下の通り。

ヒートガンは手持ちで使うので本体が小型・軽量のものを第一優先で選びました。それでも風量は10段階、温度も100〜500℃まで幅広く調整できるので大抵のシーンで使えます。Amazonのレビューの中には、米国の110V向けなので日本の100V電源だと電圧不足から熱量が足りない！という意見もあり心配していたのですが、今回のICは32ピンということで必要十分でした。もしかすると100ピンとかのICだと熱量が足りなくなるのかもしれません。

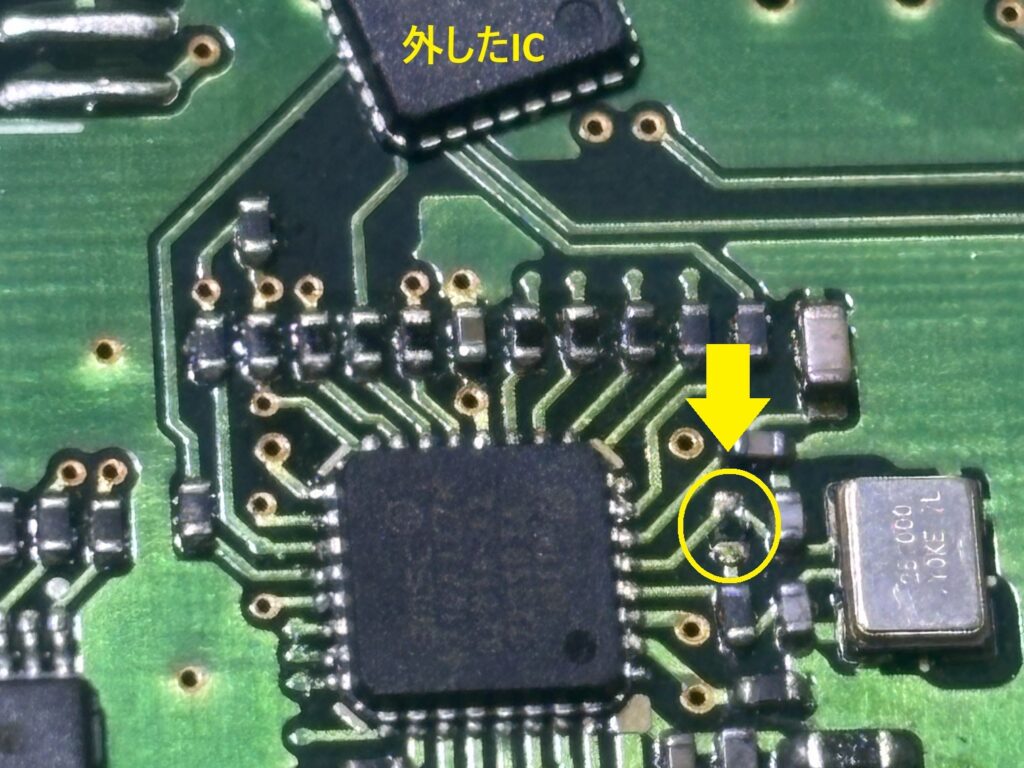

ただ、今回はちょっと横着をして耐熱テープで周囲のチップ部品を保護しなかったのが大失敗。 当たり前なんだけど、ICより先に周辺の極小チップ部品がハンダの融点に達してしまい、ちょっと触れただけでポロッ…プラス温風が当たっているので、どこかに飛んでいってしまう…。 再ハンダ付けはホント地獄のように大変で、パターンも剥がれかけるし、IC交換より回路修復の方が10倍も時間がかかってしまいました。トホホ・・・

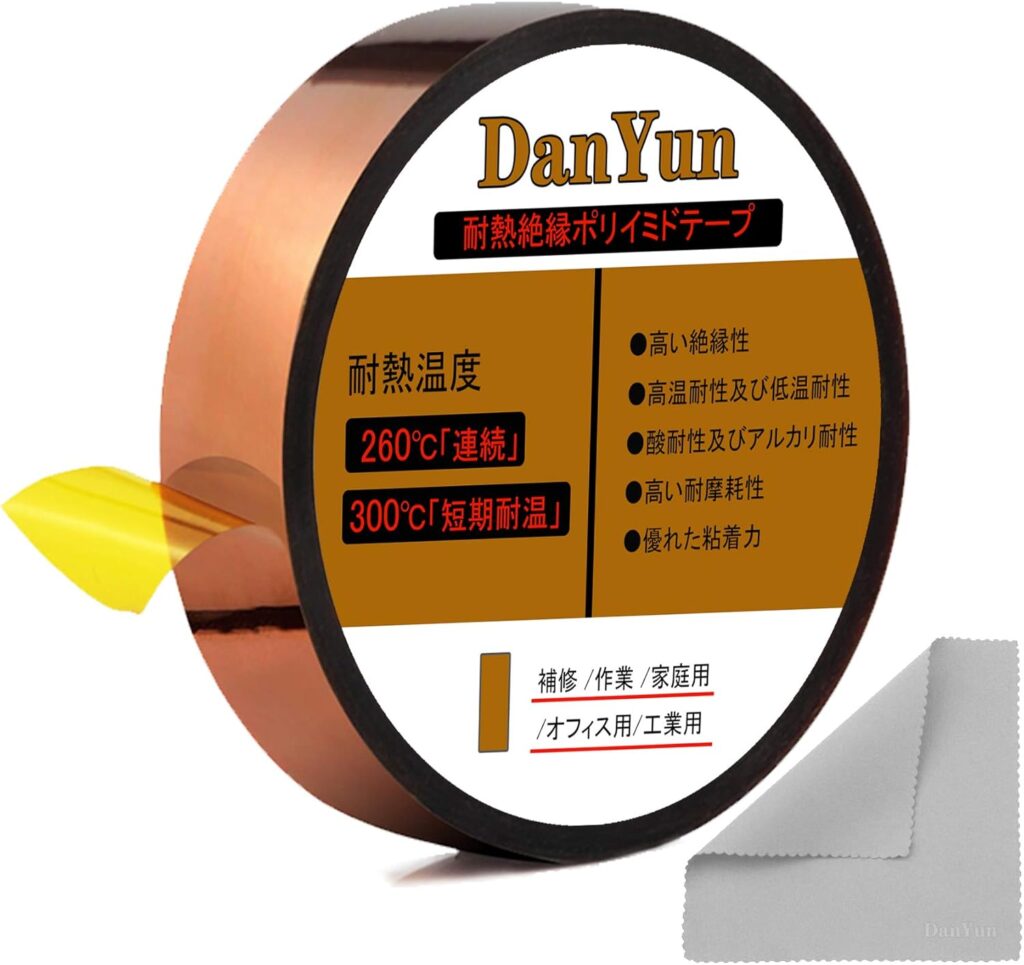

次回は絶対に耐熱テープを使います！ということで早速購入しときました。手間を惜しんでは駄目ですね！

6. IC交換後、ついにLAN復活！

ただしICのリフロー自体は意外と簡単で、ちゃんと部品が温まればピンセットでスッと外れます。 この日のためにハンダペーストも準備しておいたのですが、ICを外した後に残っているハンダ量で十分みたいで、使用しませんでした。新しいICの取付も多少の位置ズレはハンダの表面張力で勝手に整うので、思ったよりスムーズ。例えばチップ抵抗とかの交換でも、ハンダこてで作業するよりもはるかに簡単ですね。何でもっと早くヒートガンを買わなかったんだろう。。。

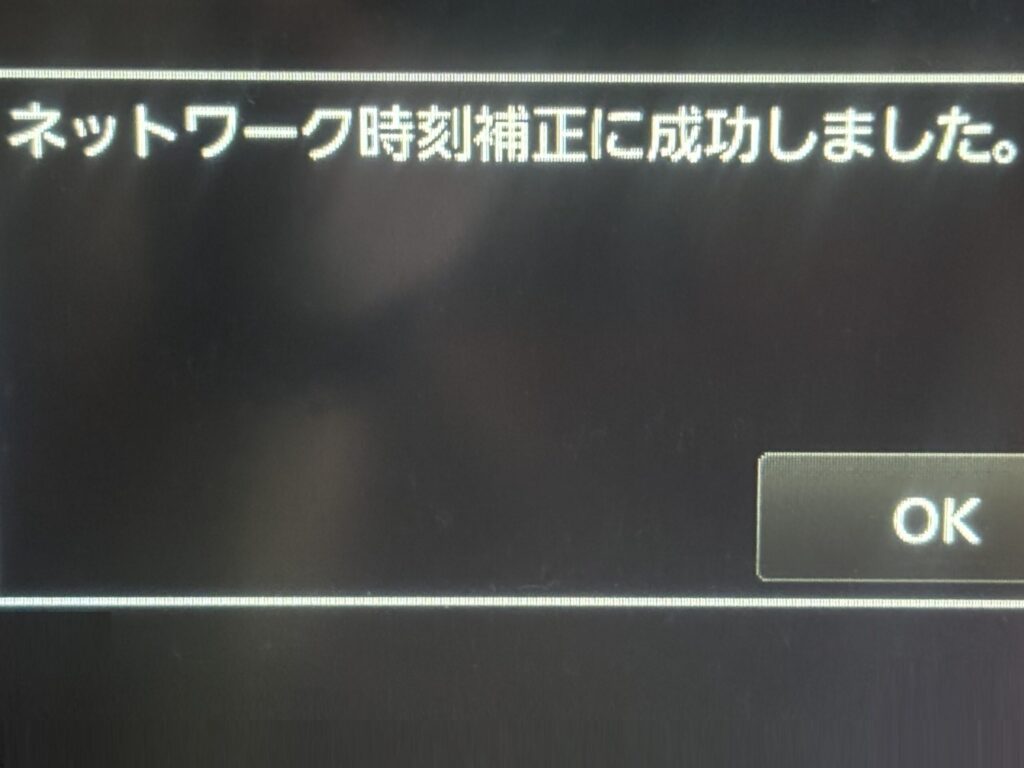

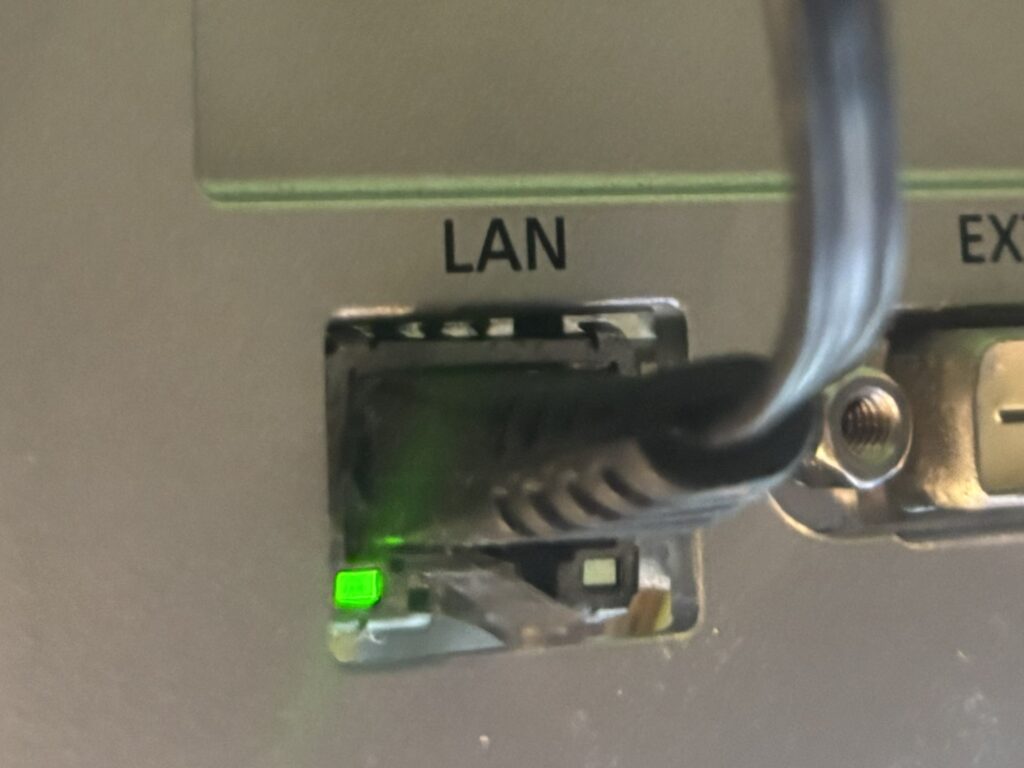

交換作業が終わったのでドキドキしながら動作チェック。 無事にLAN端子のLEDが点灯し、ネット経由の時刻同期も復活！ これでようやく全機能が正常に動作するようになり、無事オーナーさんに返却できる状態になりましたよ。 全部で道具の調達から含めて2ヶ月以上かかりましたが、なんとか修理完了です。

ホッとしました！
