海外旅行用のMomax GaN 70W ACアダプタを分解修理｜プラグ機構の落とし穴とは？

海外旅行用のAC変換アダプタって、気づけばどんどん進化してますよね。今回は、USB充電器一体型の Momax 1-World GaN 70W が突然動かなくなったとのことで、実際に分解して原因を探りつつ修理してみました。GaN採用の高出力アダプタの中身や、意外すぎる故障ポイントなど、ちょっとマニアックな内容をゆるっと紹介します。

Contents

1. 最近の海外用ACアダプタ事情
2. Momax 1-World GaN 70Wの外観チェック
3. 動作せず…まずはヒューズと内部を確認
4. 分解のポイントと内部構造
5. 故障原因を追跡：怪しいのは日本用プラグ？
6. 回転軸の導通不良を修理
7. 組み立て直しと動作確認
8. 使ってみた感想とまとめ

1. 最近の海外用ACアダプタ事情

コロナ禍で海外に行く機会が減っていた間に、海外用ACアダプタってめちゃくちゃ進化してました。USB充電器が一体になっていて、これ1台でノートPCもスマホも充電できちゃう時代。今回はその中のひとつ、Momax 1-World GaN 70W を修理していきます。ちなみに新品でも販売されている現役製品です。

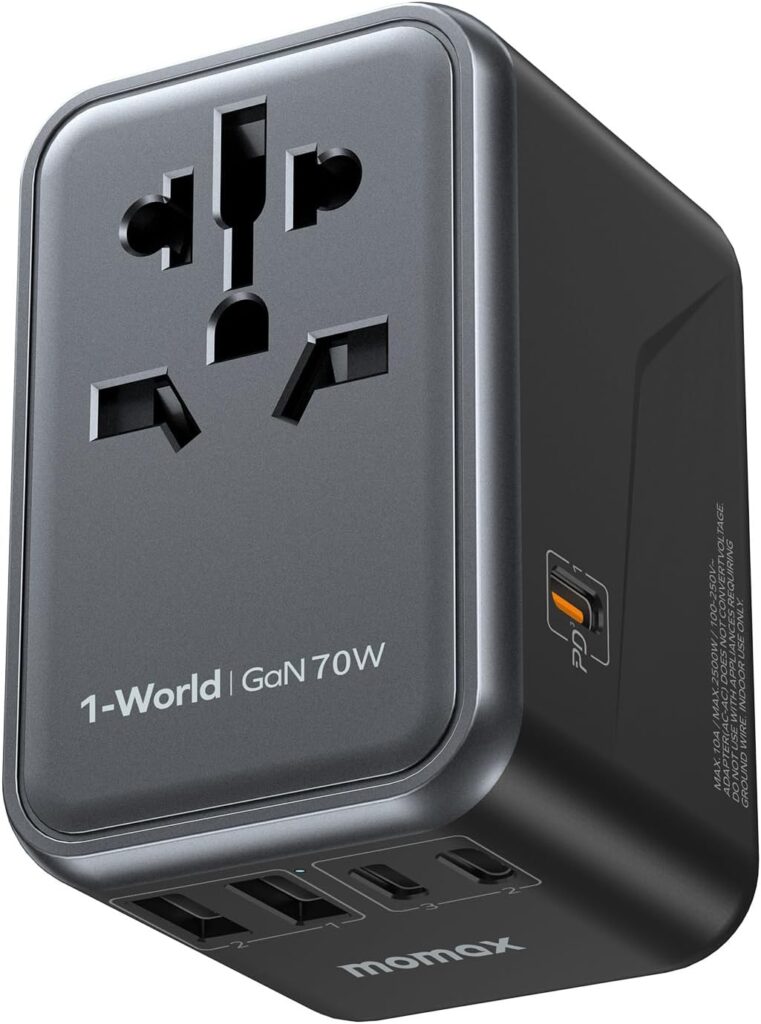

2. Momax 1-World GaN 70Wの外観チェック

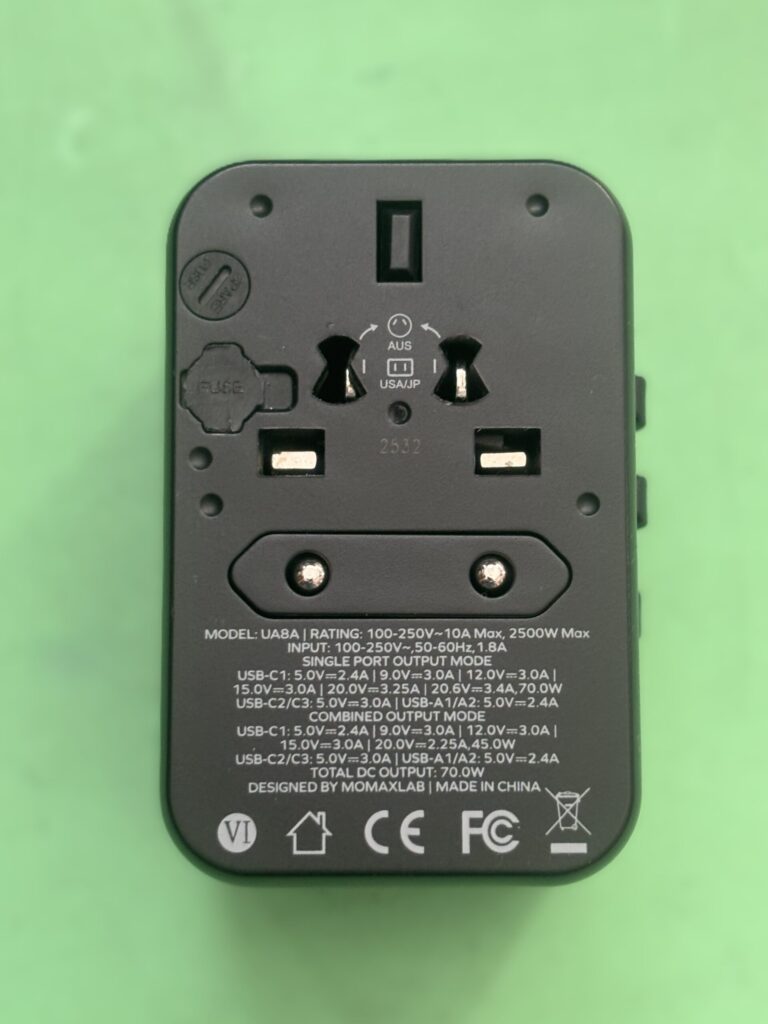

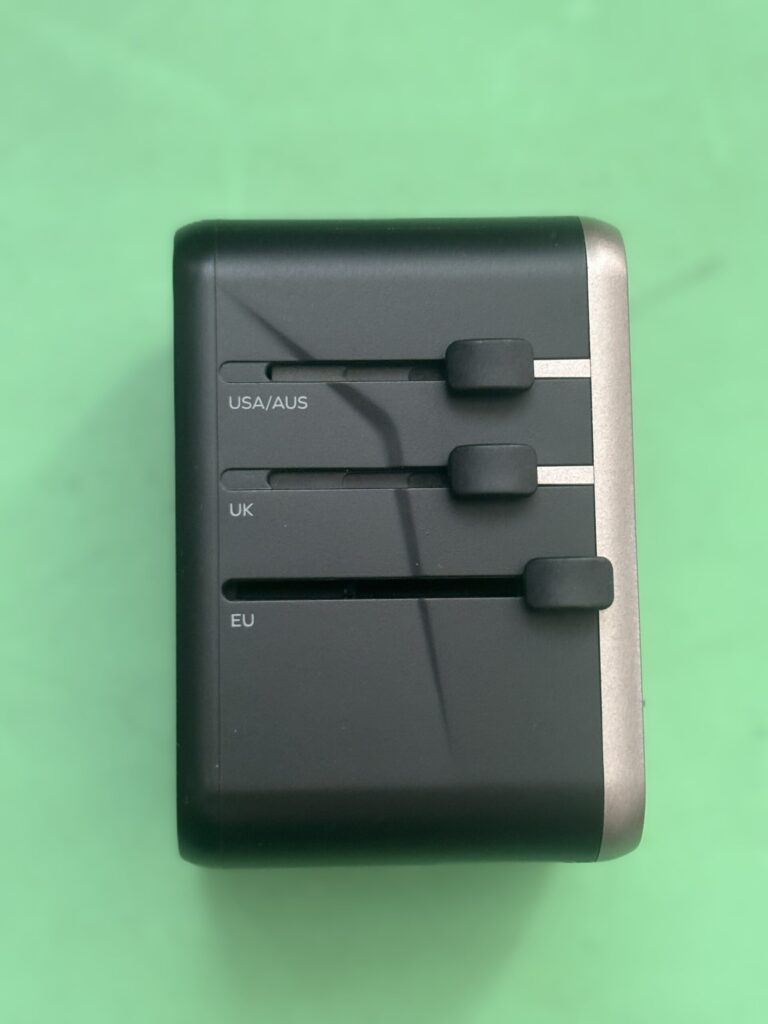

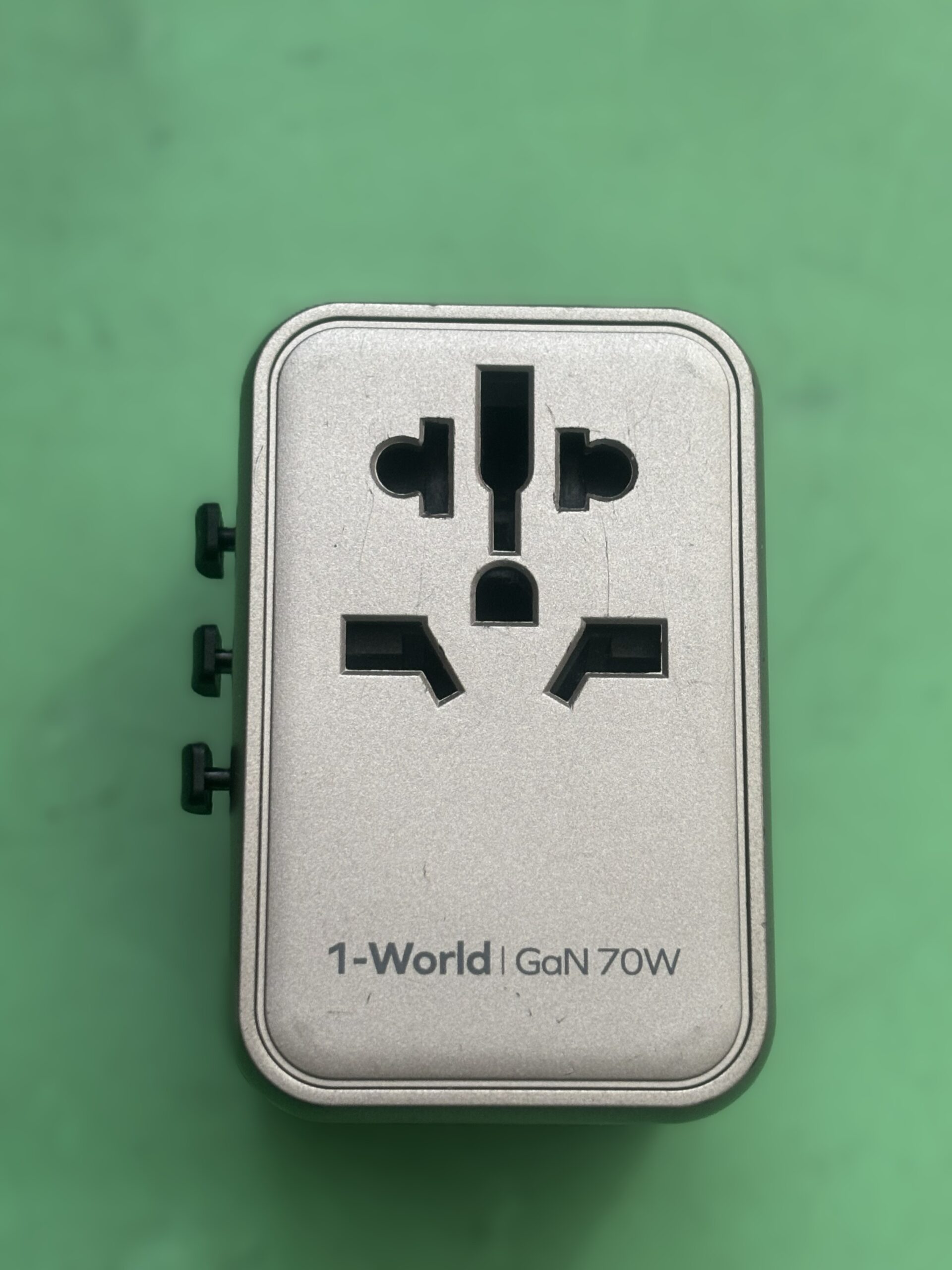

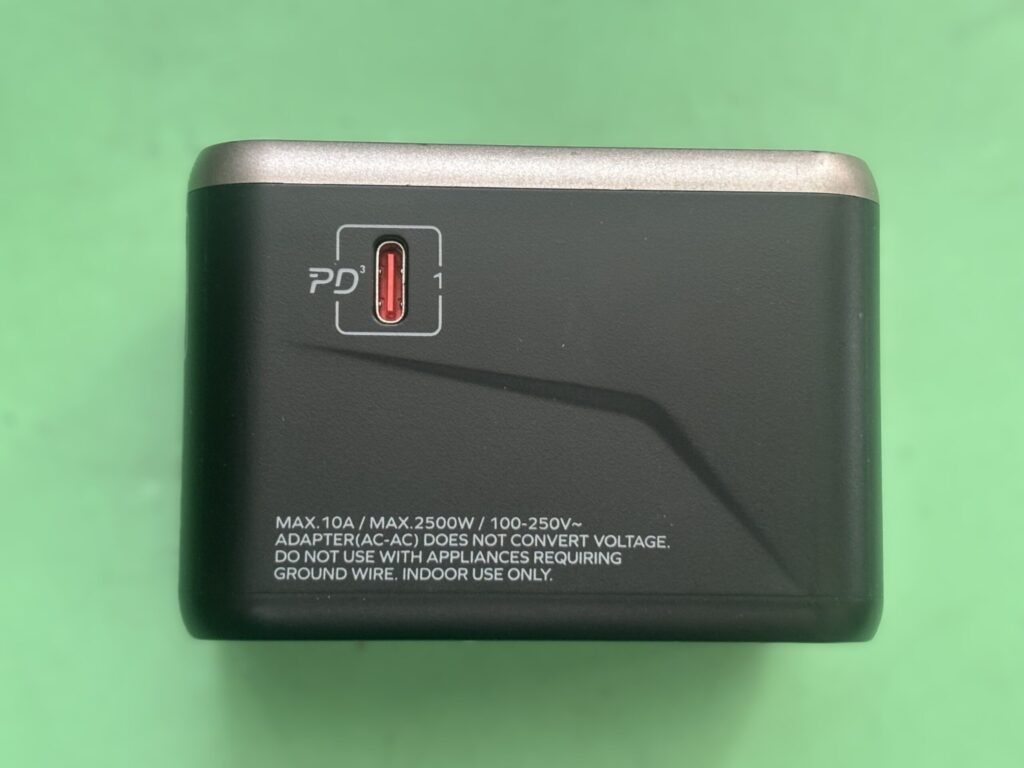

本体はレバー式で、国ごとにプラグを切り替えるタイプ。サイズは大きめだけど、出っ張りがないので収納はしやすい印象。最大70W出力なので、海外出張でもこれ1個で、パソコンも携帯も充電できちゃうという、頼もしさがあります。

3. 動作せず…まずはヒューズと内部を確認

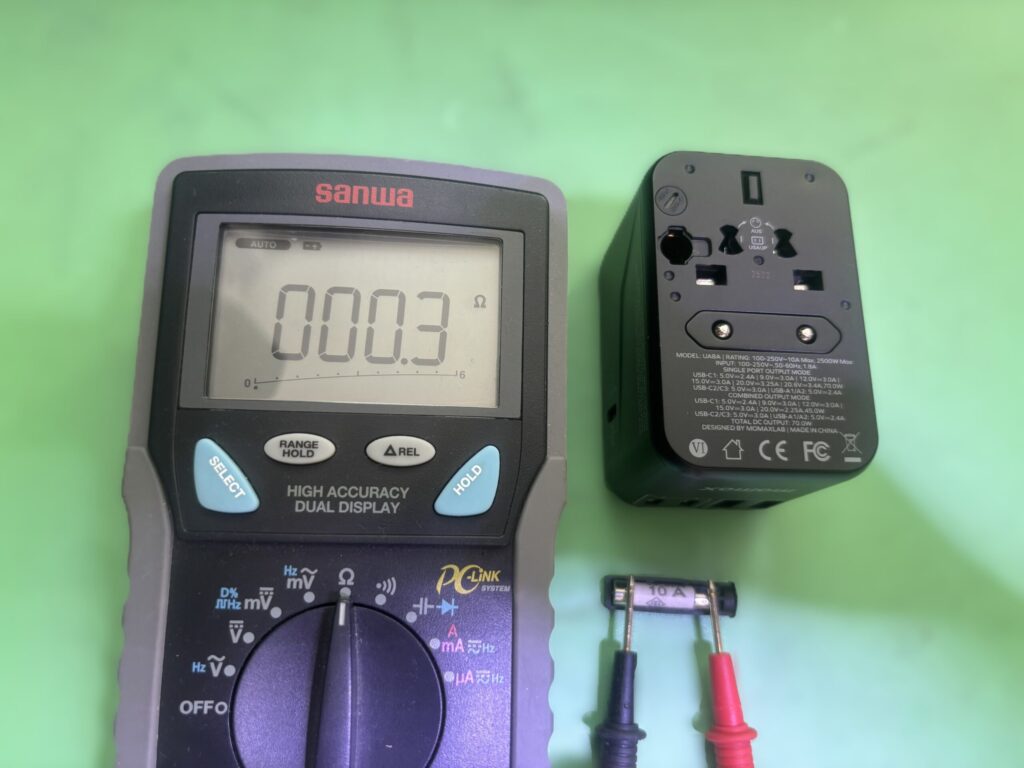

早速動作確認です。実際にコンセントに挿してみると…症状通りでまったく反応なし。 裏側にヒューズがあったので、ここからチェックを開始。でもガラス管の10Aヒューズは問題なし。 次は内部の電解コンデンサ故障を疑って分解していきます。

4. 分解のポイントと内部構造

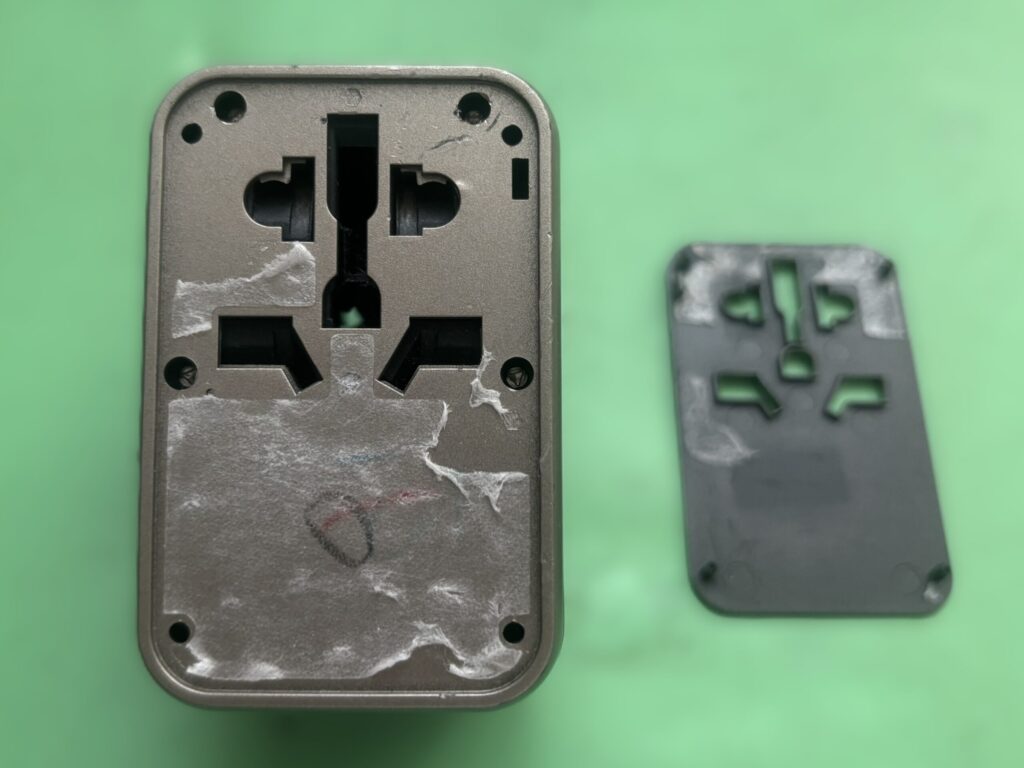

この手のアダプタは修理は行わず新品交換としているメーカーが多く、分解性を無視してケースが接着されていることもあって、分解が大変なことも。最初は黒い本体とゴールド部分をこじってみたけど全然開かない。 いじっているうちに、正面パネルが “化粧パネル” でネジ隠しになっていることに気づきました。ここが分かれば分解は簡単。ということで正面パネルを外すと三角穴の特殊ネジが4本登場。これはかなりの難題だけど、小さめのマイナスドライバーでなんとか回せました。

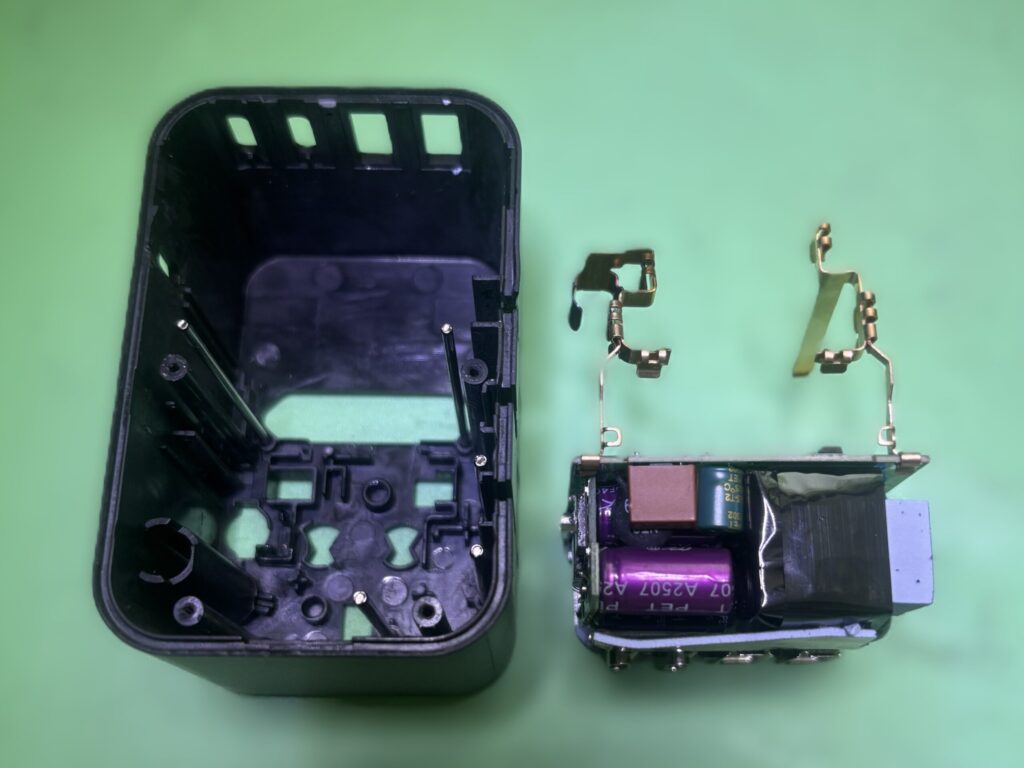

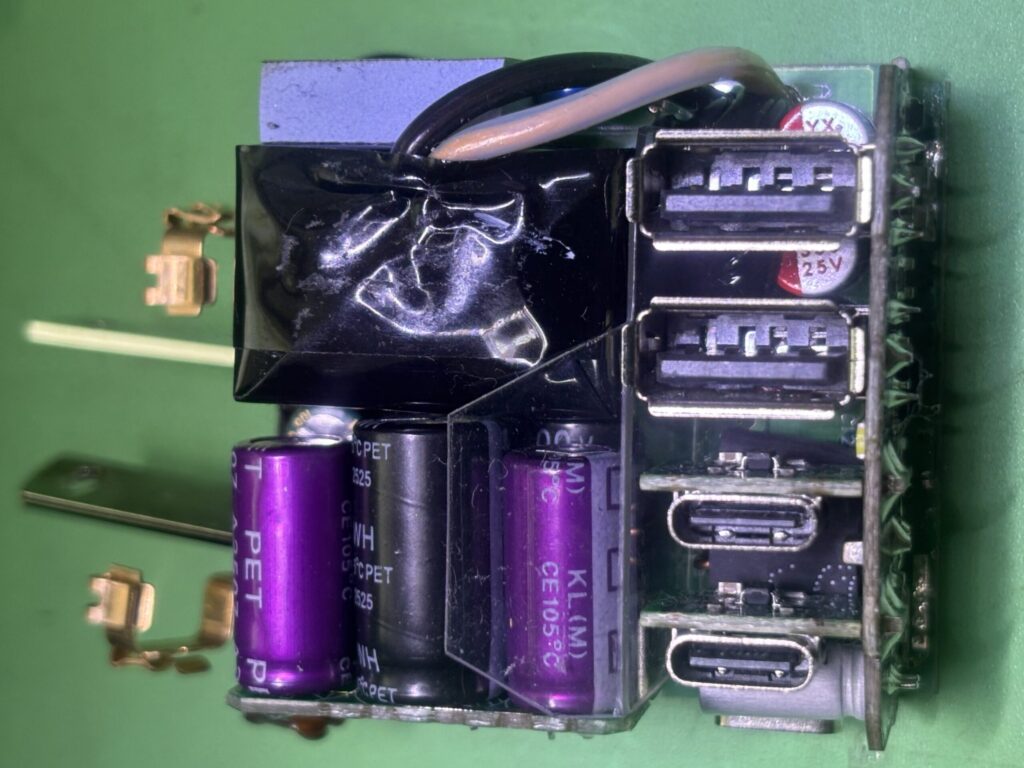

内部を見ると、下1/3が充電回路で、上側は全部プラグのメカ部分。GaN採用だけあって回路がめちゃくちゃ小さい。

5. 故障原因を追跡：怪しいのは日本用プラグ？

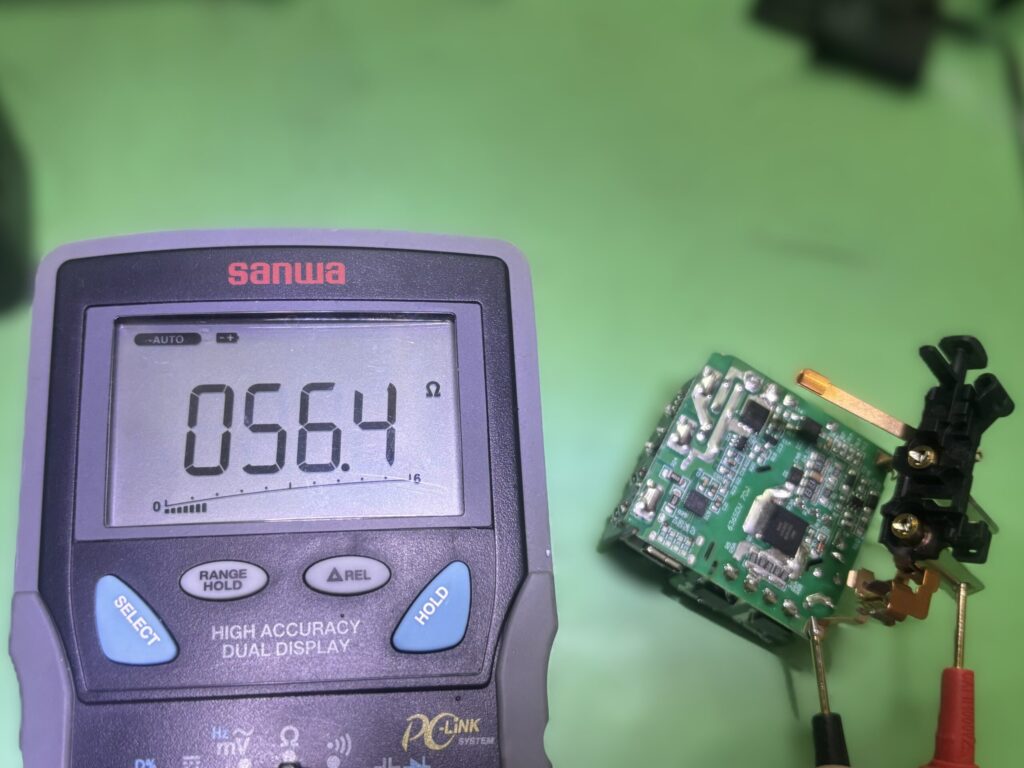

電解コンデンサやGaNデバイスは問題なし。 となると、怪しいのはもしかして 日本用プラグまわり？。 故障は日本で起きたみたいだし。。。抵抗値を測ってみると、なんと 50Ω 以上もある。これは明らかにおかしい。

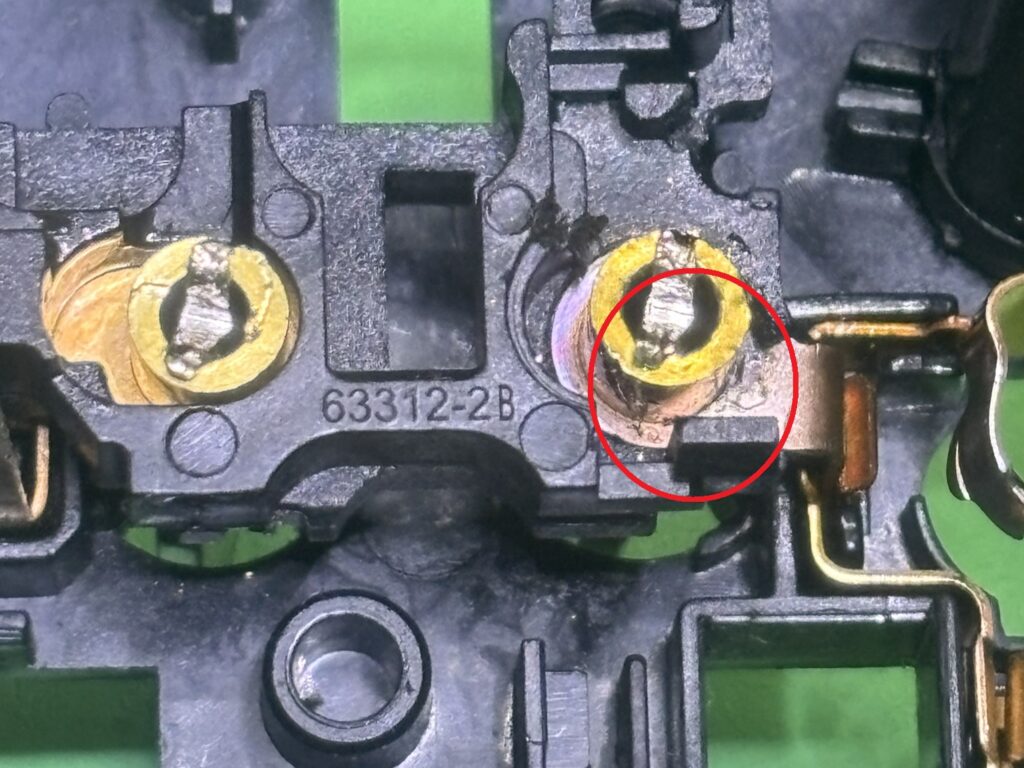

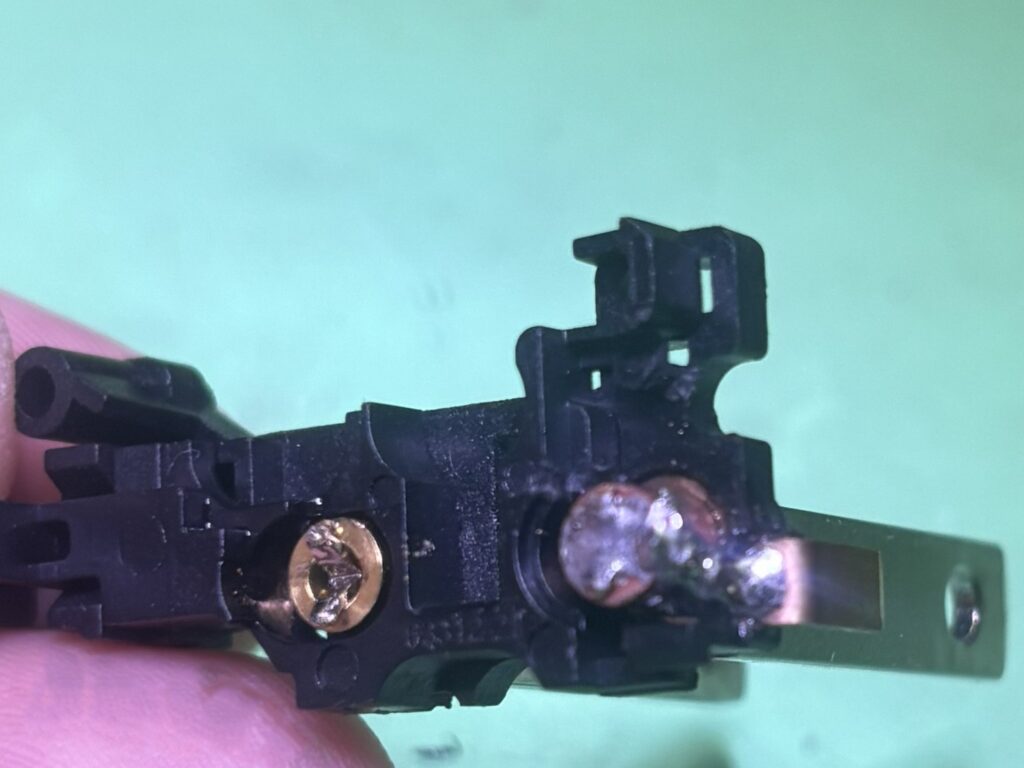

よく見ると、日本のプラグはオーストラリア形状にも対応するために角度調整できる構造。その回転軸の左右で色が違い、スパーク痕のような絶縁膜ができていました。複雑な機構になればなるほど、故障しやすくなるんですよね。

6. 回転軸の導通不良を修理

試しに銅電極をヤスリで磨くと抵抗値は改善。ただし動いたり動かなかったりと不安定。 最終的に、回転機構を捨ててハンダで固定することに。これでオーストラリアでは使えなくなるけど、日本では問題なし。

固定後に通電するとバッチリ動作。さすがGaN、発熱も少なく快適。

7. 組み立て直しと動作確認

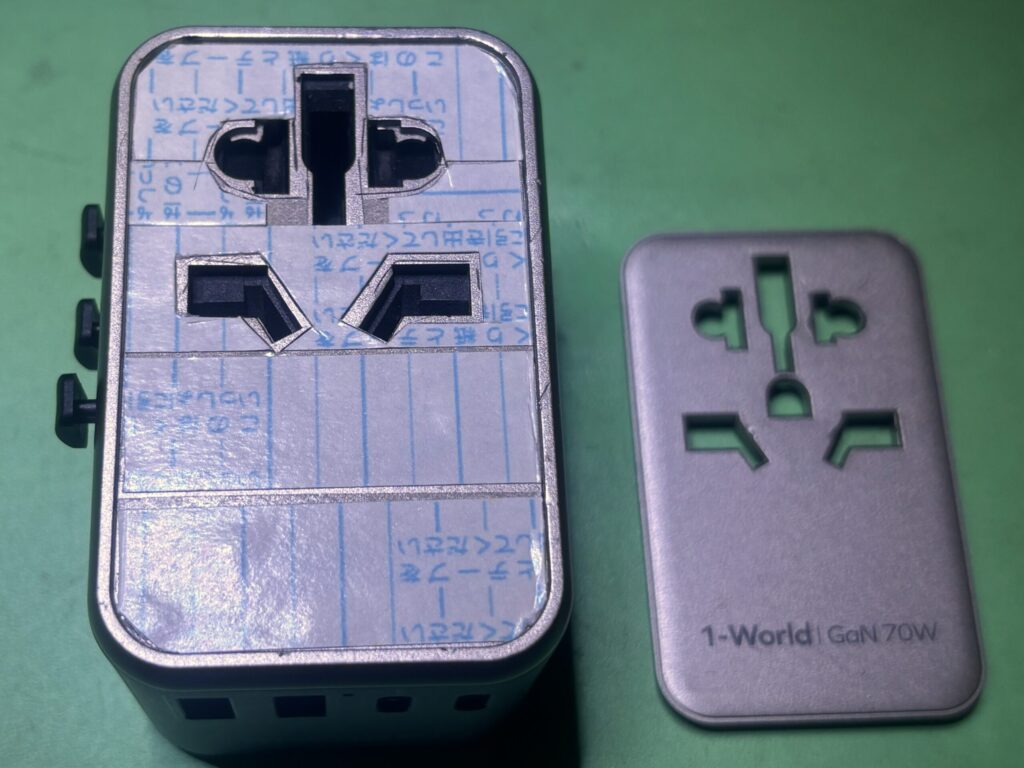

3種類のACプラグをパズルのように組み直し、最後に両面テープを貼り直して完成。 動作も安定していて、修理としては成功です。

8. 使ってみた感想とまとめ

商品レビューでは「本体が大きい」という声もあるけど、普段使いから海外旅行まで、これ1台でこなせるのはかなり魅力的。 今回の故障はちょっとレアケースでしたが、構造を知ると納得の原因でした。個人的にも欲しくなりました。

※この修理記録はあくまで個人の備忘録です。分解や修理は危険もあるので、本内容を参考にされる場合は、あくまでも自己責任でお願いします。
