ソニー MD Walkman MZ-R3を復活させる：液漏れ＆読み取り不良をまとめて修理

カセットからMDへ―あの頃のワクワクをもう一度。
ということで今回は1996年発売の Sony MD Walkman MZ‑R3 をお預かりし、液漏れによる電源不良と読み取りエラーをまとめて修理していきます。落下によるカバー変形まで絡んだ、なかなか味のある個体でしたが、しっかり復活しました。

Contents

MDという時代と今回の修理品
症状の確認：電源は入るがディスクエラー
電池液漏れの痕跡と分解開始
電池ボックスの清掃と端子の再ハンダ
動作確認：光学ピックアップは動くが読み込めない
落下によるカバー変形が原因だった
仕上げと最終チェック
まとめ：往年のMD機器はまだまだ現役

1. MDという時代と今回の修理品

カセットの次に来ると言われていた「MD」（Mini Disc）。当時はCDがかなり普及してきたこともあって、 “これからはデジタルの時代だ！” とばかりに盛り上がっていて、カーオーディオも各社こぞってカセットテープ機からMD搭載モデル機へとモデルチェンジを行っていました。

MDってCDと比べるとデータ量が少なくて音質はイマイチだったんだけど、ディスクがハウジングに入っているので、①傷がつきにくい、②音飛びがしにくい（飛んだとしてもデータ量が少ないので訂正が効く）、③好きな音楽を自分で録音できる、④小型軽量、ということで、カーステレオ用途にはバッチリだったんですよね。

結局はその後、iPod系に主役を奪われていってしまった訳ですが、MDの丈夫さや扱いやすさは今でも根強い人気がある様です。

今回修理するのは 1996年発売の Sony MZ‑R3。当然ですがもう新品は手に入らないので、まだMDを持っている方にとっては貴重な一台です。

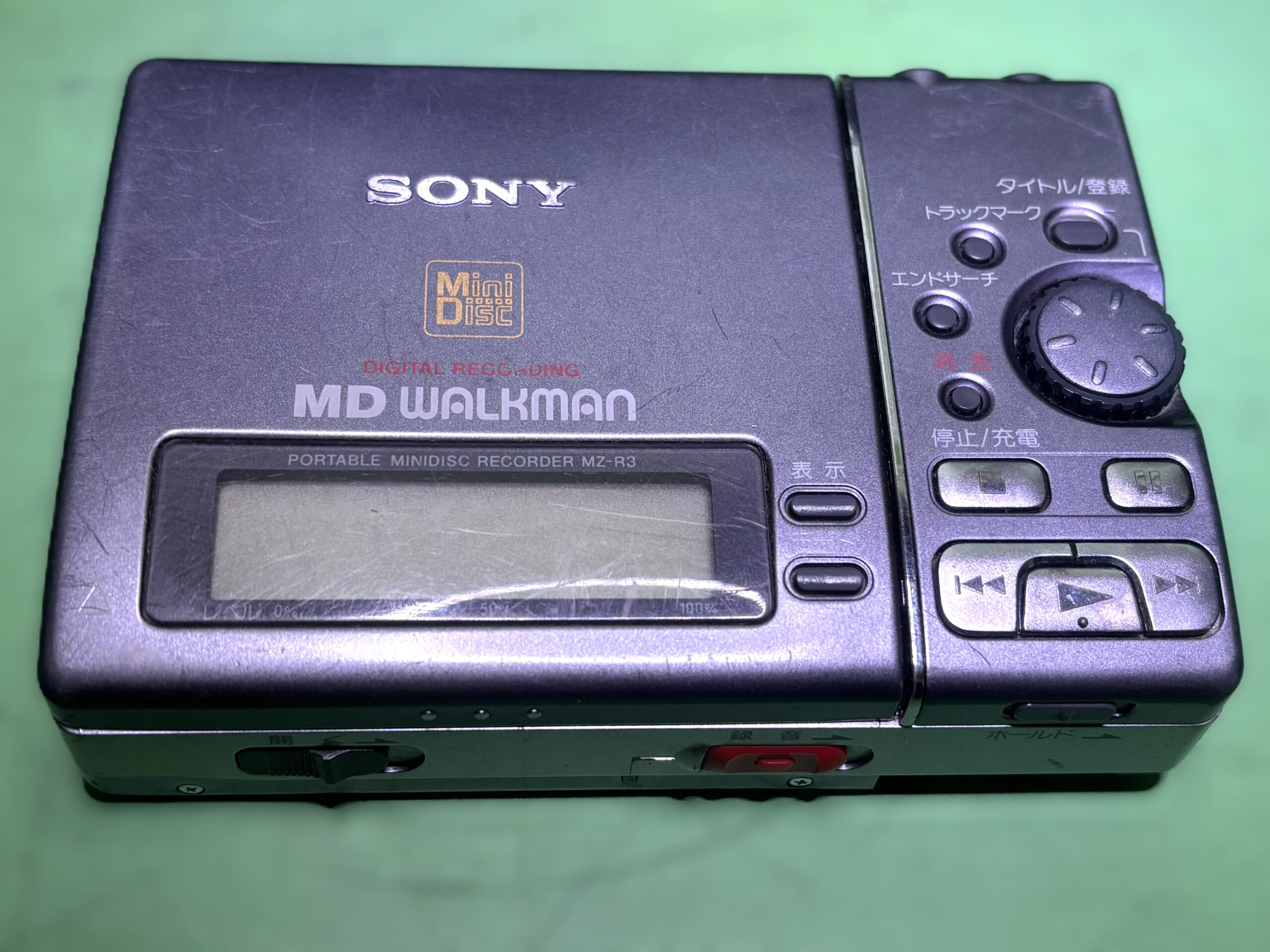

ソニーらしい ”ジョグダイヤル” デザインが良いですね

2. 症状の確認：電源は入るがディスクエラー

早速現状を確認していきます。本機の故障状況は電源こそ入るものの、ディスクエラーで一切再生できないと聞いていましたが、全くその通りの状況です。
外観はそれなりに綺麗なのですが、裏側を見ると……はい、しっかり電池の液漏れ跡がありますね。新品の単三を入れてもすぐ電池残量がゼロになって落ちるので、まずはここが怪しい。

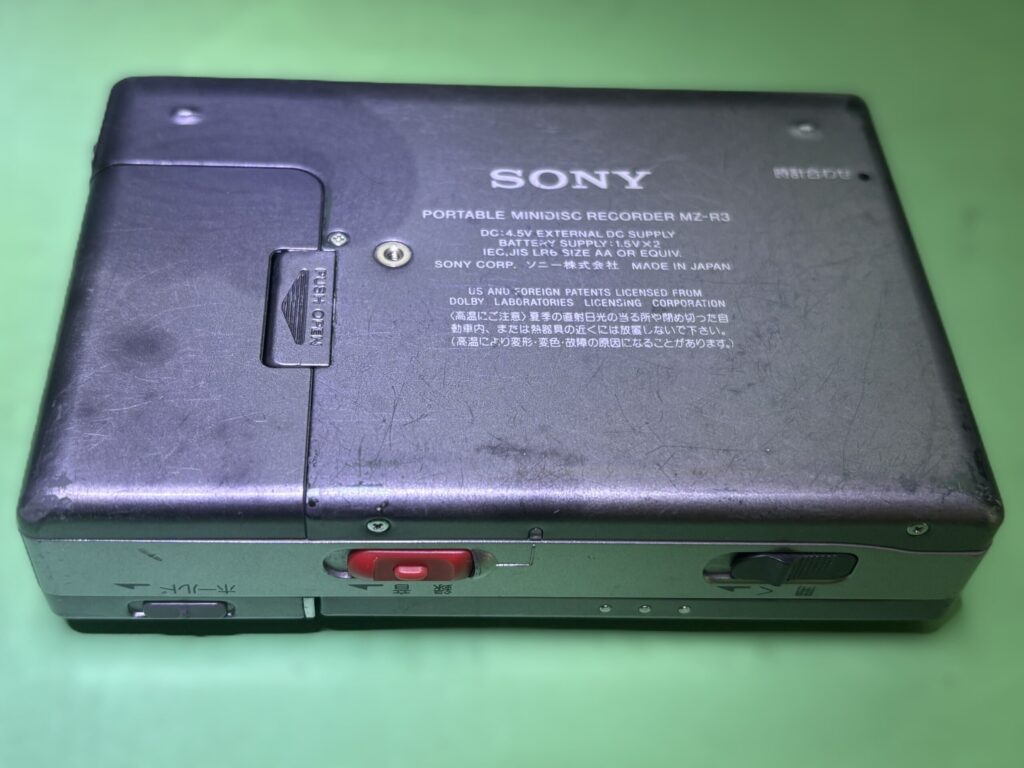

左上の部分に盛大な電池液漏れの跡があります

3. 電池液漏れの痕跡と分解開始

電池ボックスのフタを開けると、電極に緑色の錆がしっかり発生。これは液漏れ後にしばらく放置されていた証ですね。

余談ですが、最近主流のアルカリ電池って、劣化してくると液漏れしやすいってご存知でしたか？一方で今は廃れてしまったマンガン電池は、実は液漏れしにくい構造なんですよ。なので、長期利用が考えられる機器には性能は低くともマンガン電池を選んでおくことをオススメします。幸い100円ショップでも、まだまだマンガン電池も買えますしね！

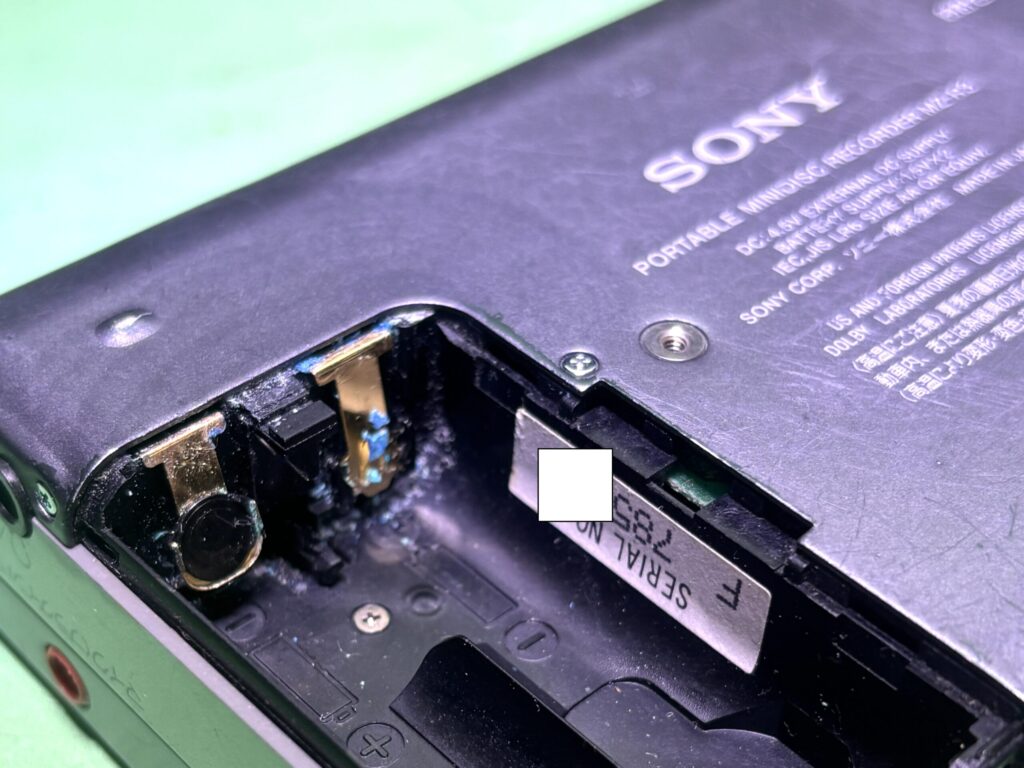

端子に緑青が結構出ています

裏側カバーは精密プラスネジで固定されているだけなので、サクッと外していきます。

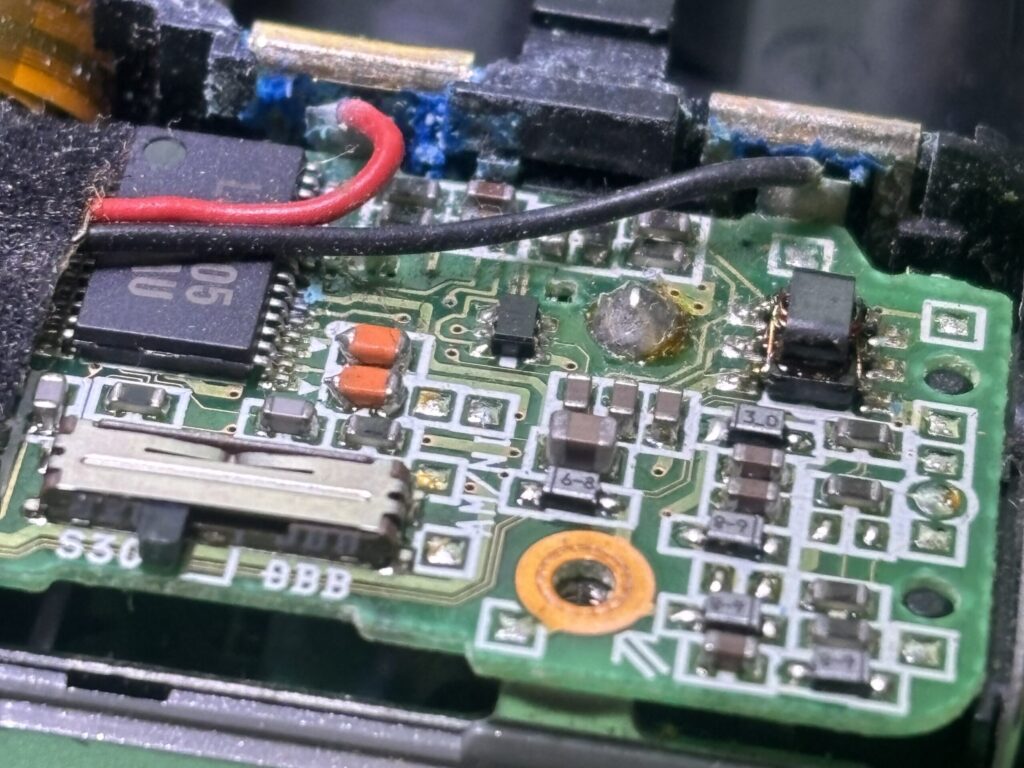

カバーを外すと見えなかった部分にも結構緑青が広がっていて、軽く触っただけで配線がポロッと取れるほど腐食していました。

プラス端子側が結構やられていますね

4. 電池ボックスの清掃と端子の再ハンダ

ということで、電池ボックスの電極を取り外して徹底的に清掃し、腐食していた端子部分を再ハンダ。
清掃後はかなりきれいになり、これで電源周りはひとまず安心。

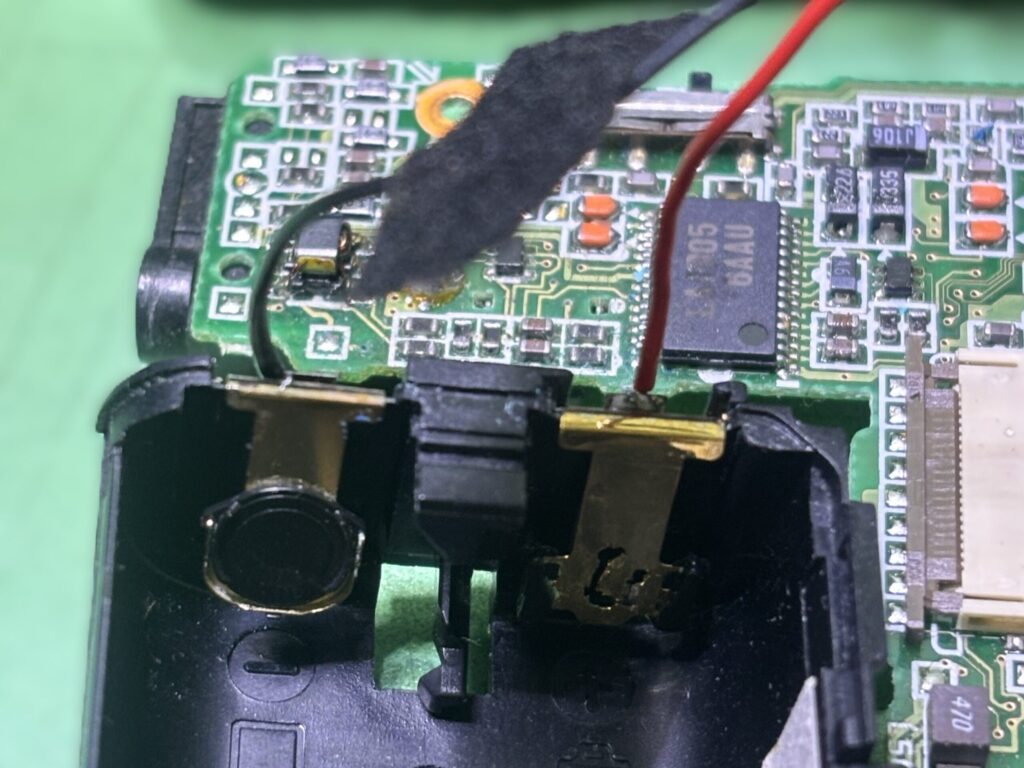

キレイになりました！

5. 動作確認：光学ピックアップは動くが読み込めない

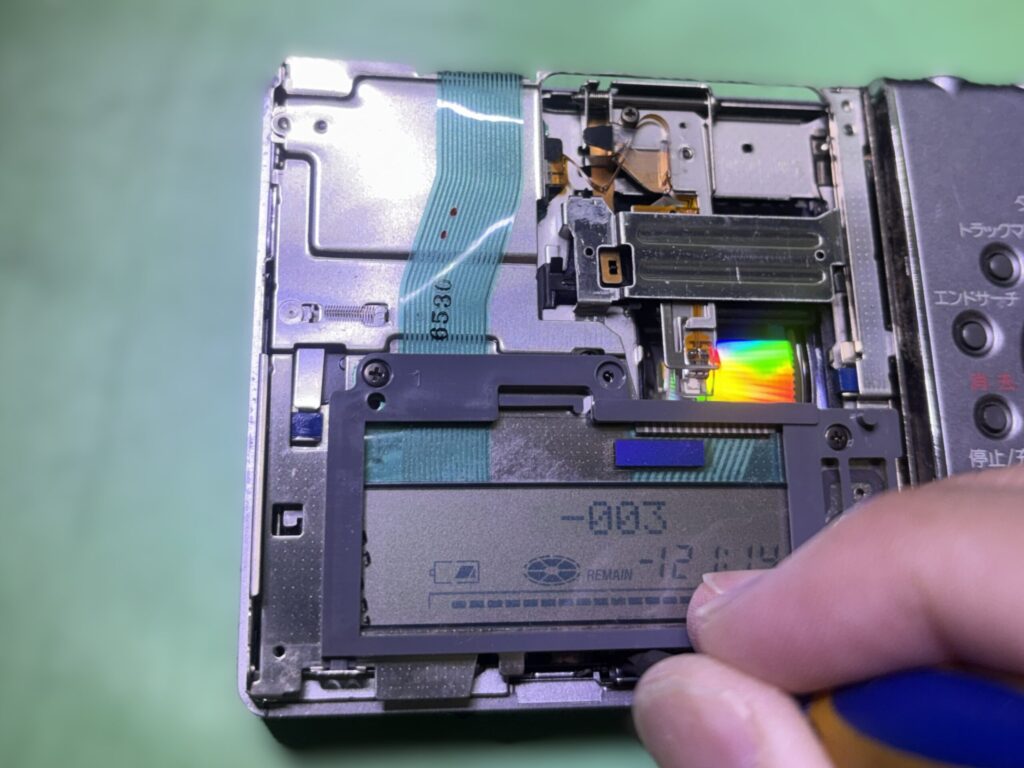

この状態で電源は入る様になりました。この状態でフタが閉まっていることを検知するスイッチを押して動作を確認すると、光学ピックアップが動いてデータを読み込もうとはするんだけど、読み込み自体は失敗しエラーが出る状態です。

エラーで全然読み込めない・・・

6. 落下によるカバー変形が原因だった

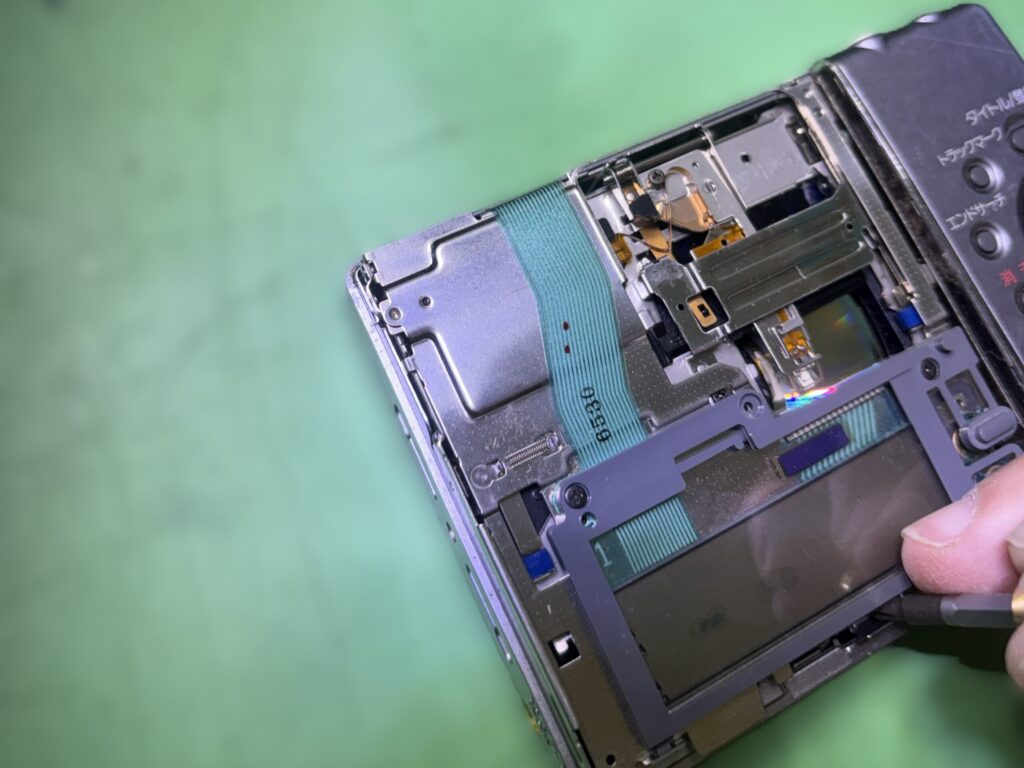

うーん、光学ピックアップが故障しているのか？だとすると交換部品がないしなぁ、と考えながら試しにピックアップを支えるアームを軽く押してみると……あれ？なんと正常に読み込み開始。

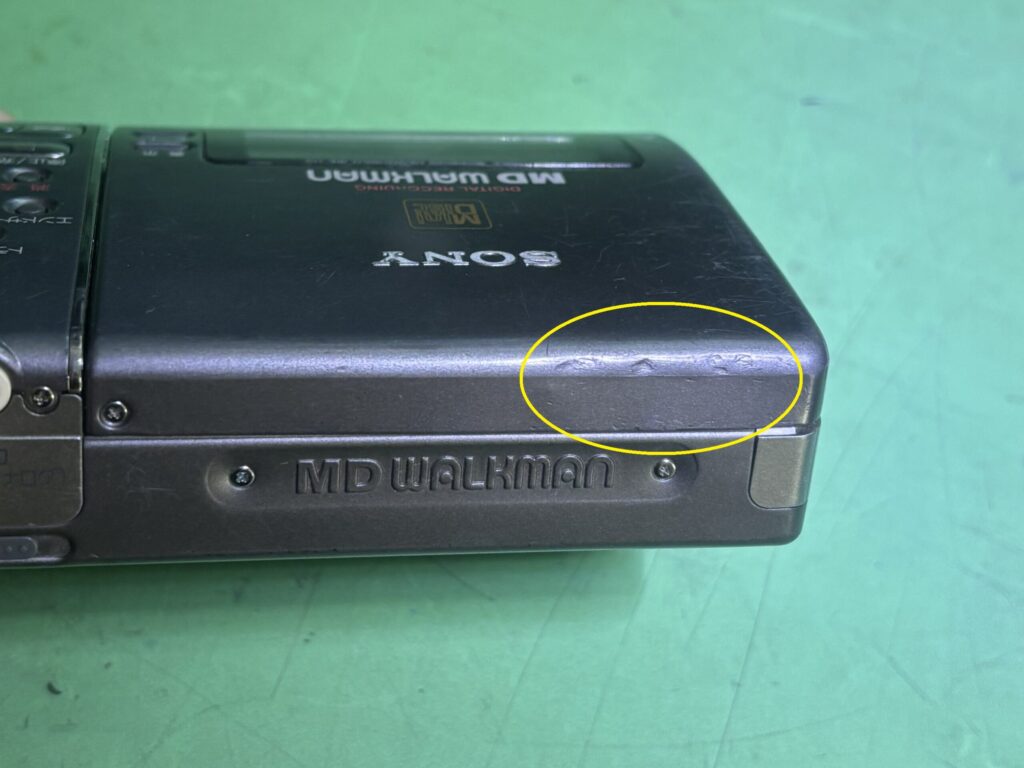

よくよく見ると、この個体は落とした形跡があり、MDを入れる側（パカッと開く側）のフタが微妙にへこんでいました。
どうやらこの僅かな変形が光学ピックアップのアームに干渉して、動きを妨げていたようです。

超小型設計なので、外装と内部部品との間隔が最小限しか取られていないんでしょうね。
